感應加熱用 高壓諧振模塊系列
作者：admin   添加時間：2016-07-18 15:06:25   瀏覽：

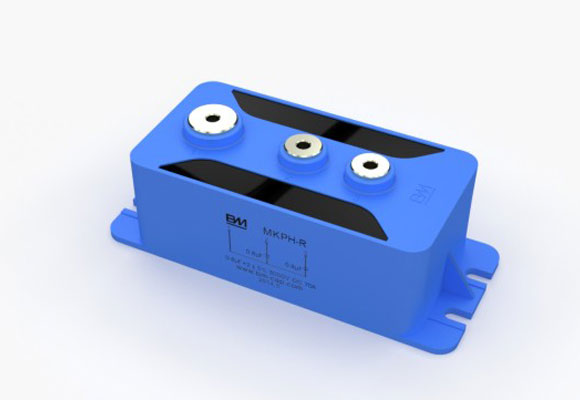

感應加熱用 高壓諧振模塊系列


產品說明：



★特點

□阻燃PBT塑殼封裝、阻燃環氧灌封

□具有耐壓高、過電流能力強、溫升低、頻率特性好

□等效串聯電阻小、雜散電感低

□安裝簡便、靈活



★應用場合

□ 廣泛應用于商用電磁灶、工業感應加熱設備等電力電子設備中在諧振電路使用



★技術要求

引用標準

GB/3984，IEC60110

氣候類別

40/105/21

工作溫度范圍（外殼）

-40～105℃

電壓范圍

1600～6000V.DC

容量范圍

0.1～10μF

容量允許偏差

±5%（J）/±10%（K）

損耗角正切值

10×10-4

耐電壓

1.5Un（60S，20±5℃）

絕緣電阻

≥5000S(500VDC,60S)

過電壓

1.1Un 30% of on-load-dur.·0

1.15Un 30min/day

1.2Un 5min/day

1.3Un 1min/day

最高使用海拔

2000m

預期壽命

20 000h（Un，θhs=70℃）

失效率

50FIT

備注：如果海拔使用高度超過2000m，應該考慮海拔對對流冷卻和外絕緣的影響

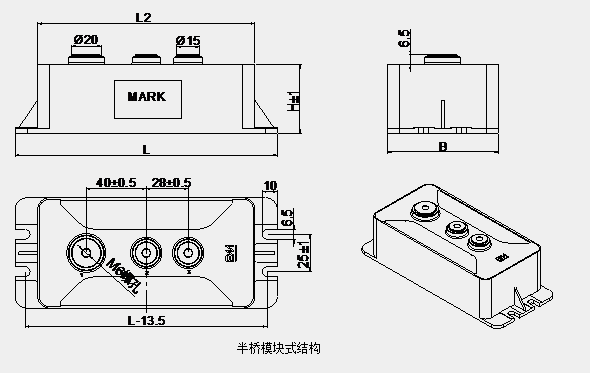

半橋諧振式                       2000VDC

Cn

(μF)

Dimension(mm)

Irms@70℃@100KHz（A）

dv/dt

(V/μs)

Ipeak

（A）

ESR@10KHz(mΩ)

推薦使用設備功率KW

Part number

L

B

H

L2

2×0.68

178

78

35

153

2×70

1000

680

16

15~25

1GRZ468-2D2000--

2×1.0

178

78

35

153

2×80

1000

1000

11

15~30

1GRZ510-2D2000--

2×1.2

178

78

35

153

2×70

1000

1200

9.5

15~30

1GRZ512-2D2000--

2×1.4

178

78

35

153

2×80

1000

1400

8

15~30

1GRZ514-2D2000--

2×1.6

178

78

35

153

2×80

1000

1600

7

25~30

1GRZ516-2D2000--

2×1.9

178

78

35

153

2×80

1000

1900

5

25~30

1GRZ519-2D2000--



半橋諧振式                   3000VDC

Cn

(μF)

Dimension(mm)

Irms@70℃@50KHz（A）

dv/dt

(V/μs)

Ipeak

（A）

ESR@10KHz(mΩ)

推薦使用設備功率

Part number

L

B

H

L2

2×0.5

155

65

45

125

2×60

1200

600

10

10~15

1GRZ450-2D3000--

2×0.6

155

65

45

125

2×60

1200

720

8

15~20

1GRZ460-2D3000--

2×0.7

155

65

45

125

2×60

1200

840

7

15~20

1GRZ470-2D3000--

2×0.8

175

74

45

145

2×70

1200

960

6

15~20

1GRZ480-2D3000--

2×0.9

175

74

45

145

2×80

1200

1080

5.5

25~30

1GRZ490-2D3000--

2×1.0

175

74

45

145

2×80

1200

1200

5

25~30

1GRZ510-2D3000--

2×1.2

175

74

45

145

2×80

1200

1440

4

25~30

1GRZ512-2D3000--

2×1.3

175

74

45

145

2×80

1200

1560

3.5

25~30

1GRZ513-2D3000--

2×1.4

175

74

45

145

2×80

1200

1680

3

25~30

1GRZ514-2D3000--

2×1.5

175

74

45

145

2×80

1200

1800

3

25~30

1GRZ515-2D3000--

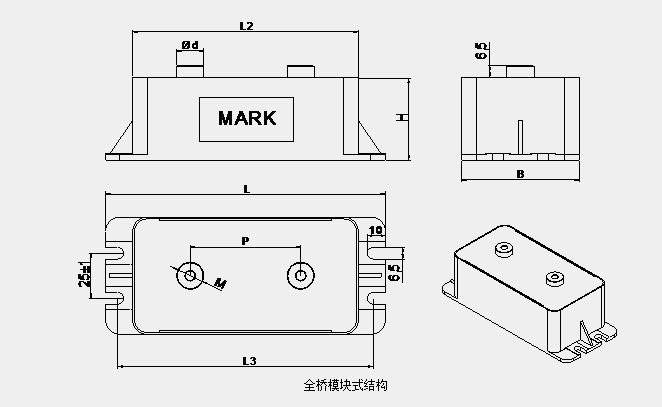

全橋諧振式                 3600~4000VDC

Cn

(μF)

Dimension(mm)

Irms@70℃@100KHz（A）

dv/dt

(V/μs)

Ipeak

（A）

ESR@10KHz(mΩ)

Part number

L

B

H

L2

L3

P

D

M

0.30

175

75

30

145

161.5

56

15

M6

70

1000

300

16

1GRZ430D4000-02

0.60

155

65

46

125

141.5

56

15

M6

100

1000

600

8.0

1GRZ460D3600-01

0.70

155

65

46

125

141.5

56

15

M6

100

1000

700

7.0

1GRZ470D3600-02

0.80

155

65

46

125

141.5

56

15

M6

100

1000

800

6.0

1GRZ480D3600---

0.90

155

65

46

125

141.5

56

15

M6

100

1000

900

5.5

1GRZ490D3600---

1.0

155

65

46

125

141.5

56

15

M6

100

1000

1000

5.0

1GRZ510D3600---

1.2

175

74

46

145

161.5

56

15

M6

100

1000

1200

4.0

1GRZ512D3600---

1.4

175

74

46

145

161.5

56

15

M6

100

1000

1300

4.0

1GRZ514D3600---



全橋諧振式                 6000VDC

Cn

(μF)

Dimension(mm)

Irms@70℃@50KHz（A）

dv/dt

(V/μs)

Ipeak

（A）

ESR@10KHz(mΩ)

Part number

L

B

H

L2

L3

P

D

M

0.43

195

84

45

165

181.5

80

20

M8

80

1200

516

15

1GRZ443D6000-01

0.50

210

90

84

180

196.5

80

20

M8

160

1200

600

13

1GRZ450D6000-01

0.85

210

90

84

180

196.5

80

20

M8

160

1200

1020

7.5

1GRZ485D6000-01

1.0

210

90

84

180

196.5

80

20

M8

160

1200

1200

6.5

1GRZ510D6000-01

1.1

210

90

84

180

196.5

80

20

M8

160

1200

1320

6.0

1GRZ511D6000-01

1.2

210

90

84

180

196.5

80

20

M8

160

1200

1440

5.5

1GRZ512D6000-01

1.3

210

90

84

180

196.5

80

20

M8

160

1200

1560

5.0

1GRZ513D6000-01
