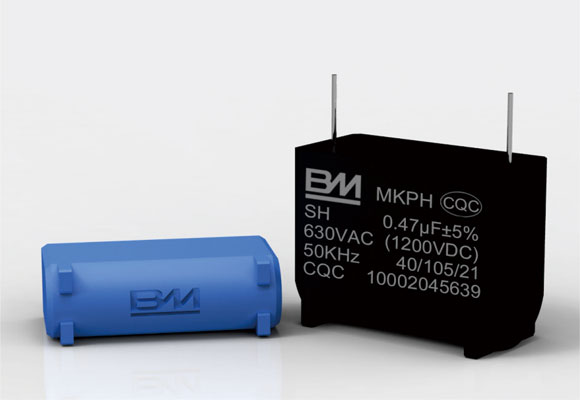

MKPH 高壓諧振系列
作者：admin 添加時間：2016-07-18 14:11:51 瀏覽：
MKPH 高壓諧振系列
| 產品說明： |
| 采用耐溫型聚丙烯薄膜介質，內串式雙面加 厚型金屬化電極，無感式結構，DV/DT全檢 測試，全自動化生產，具有一致性好，穩定 性高等特點。專用于電磁爐等感應加熱裝置的高頻振蕩回路。 |

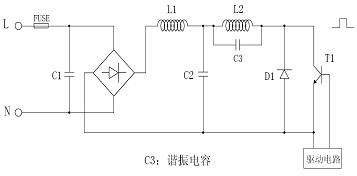

典型線路圖：
引用標準 | GB/T3984.1-2004、GB/T3984.2-2004 | |
氣候類別 | 40/105/21 | |
額定電壓 | 1000VDC、1200VDC、 1600VDC、2000VDC | |
容量范圍 | 0.01μF～0.9μF | |
容量偏差 | ±5%(J)、±10%(K) | |
耐電壓 | 極間 | 2*UR(VDC)/ 10s |
極殼 | 2*UR+1000（VAC）/ 60s(≥2000VAC) | |
絕緣電阻(20℃) | 極間 | ≥30000S (100Vdc,60s) |
極殼 | ≥30000MΩ (100Vdc,60s) | |
損耗角正切(20℃) | ≤0.0007 (10KHz ) | |
電壓爬升率(dv/dt) | 500V/μs Max | |
| 常用規格（Unit：mm） | |||||
Rated Cap. | L | W | H | P | Фd |
1000VDC | |||||
0.10μF | 26 | 12 | 23 | 22.0 | 1.0 |
0.15μF | 35 | 10.5 | 21.5 | 30.5 | 1.0 |
1200VDC | |||||
0.24μF | 36 | 12.5 | 24 | 30.5 | 1.0 |
0.27μF | 35 | 13 | 24 | 30.5 | 1.0 |
0.27μF | 35 | 21.5 | 16 | 30.5 | 1.0 |
0.30μF | 35 | 14 | 25 | 30.5 | 1.0 |
0.30μF | 35 | 23 | 16.5 | 30.5 | 1.0 |
0.33μF | 35 | 15 | 26 | 30.5 | 1.0 |
0.68μF | 36 | 22 | 33 | 30.5 | 1.0 |
| 1600VDC | |||||
0.30μF | 36 | 17.5 | 29 | 30.5 | 1.0 |
0.33μF | 36 | 19.5 | 32 | 30.5 | 1.0 |
