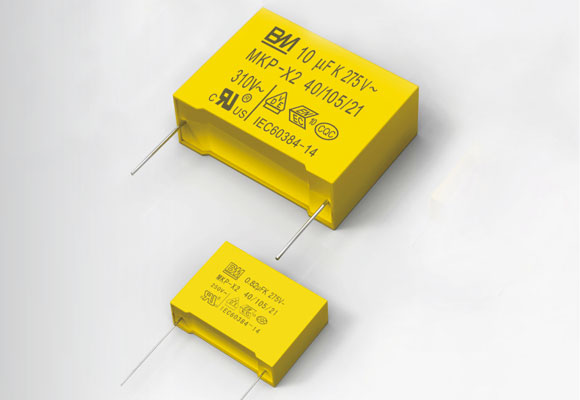

MKP-X2 阻容降壓專用交流安規電容器
| 產品說明： |
| 優化系列X2認證型，采用高分子聚丙烯薄膜介質、加厚型金屬化電極、 全自動噴焊工藝，94V0級阻燃PBT塑殼、耐濕熱環氧樹脂密封、 CP線引出。高耐壓、耐濕熱、低容降，專用于阻容降壓電路， 如LED驅動模塊、電表、小家電等低功率電子消費產品。 |
典型線路圖:
認證標志 | UL&CUL、VDE&ENEC、CQC、KC | |
執行標準 | GB/T14472-1998,UL60384-14,IEC60384-14 | |
氣候類別 | 40/105/21(VDE,ENEC, CQC); 40/110/56/B (UL&CUL) | |
認證類別 | X2 | |
額定電壓 | 250/275/310VAC (50/60Hz) | |
容量范圍 | 0.22μF～3.3μF | |
容量偏差 | ±5%(J)、±10%(K) | |
耐電壓 | 極間 | 4.3*UR（VDC）/10s |
極殼 | 2*UR+1500（VAC）/ 60s (2000VAC min) | |
絕緣電阻(20℃) | 極間 | ≥15000MΩ, CR≤0.33μF (100Vdc,60s) |
極殼 | ≥30000MΩ (100Vdc,60s) | |
損耗角正切(20℃) | CR≤1μF | ≤0.001(1KHz); ≤0.003(10KHz) |
CR>1μF | ≤0.002(1KHz) | |
電壓爬升率 (dv/dt) | 100V/μs Max | |

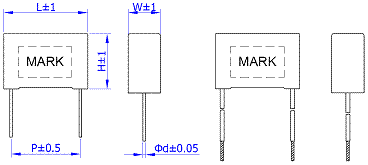

| 常用規格（Unit：mm） | |||||
RatedCap. | L | W | H | P | Фd |
0.22μF | 18.0 | 8.5 | 14.5 | 15.0 | 0.8 |
0.33μF | 18.0 | 10.0 | 15.8 | 15.0 | 0.8 |
0.47μF | 18.0 | 11.2 | 19.2 | 15.0 | 0.8 |
0.22μF | 26.3 | 7.0 | 16.5 | 22.5 | 0.8 |
0.33μF | 26.3 | 8.5 | 17.0 | 22.5 | 0.8 |
0.47μF | 26.3 | 10.0 | 19.0 | 22.5 | 0.8 |
0.68μF | 26.3 | 10.0 | 19.0 | 22.5 | 0.8 |
0.82μF | 26.3 | 11.0 | 20.0 | 22.5 | 0.8 |
1.0μF | 26.3 | 13.0 | 23.0 | 22.5 | 0.8 |
0.47μF | 31.0 | 9.0 | 18.0 | 27.5 | 0.8 |
0.68μF | 31.5 | 10.8 | 19.5 | 27.5 | 0.8 |
1.0μF | 31.5 | 10.8 | 19.5 | 27.5 | 0.8 |
1.0μF | 31.5 | 13.0 | 21.6 | 27.5 | 0.8 |
1.2μF | 31.5 | 13.0 | 21.6 | 27.5 | 0.8 |
1.5μF | 31.5 | 14.0 | 25.0 | 27.5 | 0.8 |
1.8μF | 32.0 | 16.0 | 25.5 | 27.5 | 0.8 |
2.0μF | 32.0 | 15.0 | 30.0 | 27.5 | 0.8 |
2.2μF | 32.0 | 15.0 | 30.0 | 27.5 | 0.8 |
