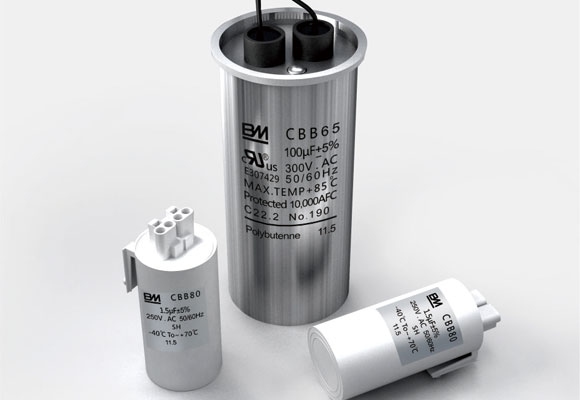

燈具電容器
| 產品說明： |
| 選用耐高溫型聚丙烯薄膜作介質、加厚復合型金屬化為電極，特殊噴金工藝 制作，耐溫阻燃塑殼或金屬鋁殼封裝，自帶放電功能，安全防護P2或P0級。 該系列產品具有耐溫高、阻燃性能強等特點，主要適用于各種家照、商照、 工程燈具啟動觸發及功率因素補償電路。 |
典型線路圖：
引用標準 | GB/T18504 、EN61048/61049 、UL810 | |
氣候類別 | 25/85/21、40/85/21、MAX.TEMP+105℃ | |
額定電壓 | 150VAC~630VAC(50/60Hz) | |
容量范圍 | 3μF～60μF | |
容量偏差 | ±3%、±5%、+10%~-5% | |
試驗電壓 | 極間 | 2*UN (VAC)/60s |
極殼 | 2*UN+1000（VAC）/ 60s(≥2500VAC) | |
絕緣電阻 (20℃) | 極間 | ≥2000MΩ (500Vdc,60s) |
損耗角正切 (20℃) | ≤0.002 (100Hz ) | |
防護等級 | P0/P2 | |
故障電流 | 10,000AFC (UL810) | |
放電性能 |
| |
穩態過電壓 | 允許1.1 UN下長期運行 | |
穩態過電流 | 允許1.3IN下長期運行 | |
UN下斷開后60S剩余電壓＜50V

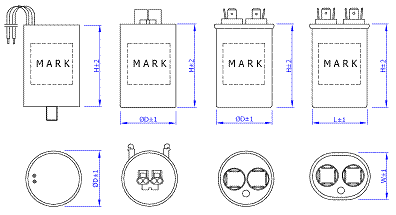

| 常用規格 （Unit：mm） | |||||||||
Rated Cap. | 250/330VAC | 400/450VAC | 525/540VAC | ||||||
Cylindrial | Oval | Cylindrial | Oval | Cylindrial | Oval | ||||
D | H | L×W×H | D | H | L×W×H | D | H | L×W×H | |
8μF | 35 | 60 | 51.5×31.5×65 | 40 | 65 | 51.5×31.5×65 | 40 | 65 | —— |
10μF | 35 | 60 | 51.5×31.5×65 | 40 | 65 | 51.5×31.5×65 | 40 | 65 | —— |
12μF | 35 | 60 | 51.5×31.5×75 | 40 | 65 | 51.5×31.5×75 | 40 | 65 | —— |
16μF | 40 | 70 | 51.5×31.5×75 | 45 | 75 | 40 | 75 | —— | |
18μF | 40 | 70 | 51.5×31.5×85 | 45 | 85 | 71.5×45×75 | 40 | 75 | —— |
20μF | 40 | 70 | 51.5×31.5×85 | 45 | 85 | —— | -- | -- | —— |
24μF | 40 | 80 | 51.5×31.5×85 | 50 | 85 | —— | 50 | 105 | 71.5×45×105 |
25μF | 40 | 80 | 71.5×45×75 | 50 | 85 | 51.5×31.5×75 | -- | -- | —— |
26μF | 45 | 80 | 71.5×45×75 | 50 | 85 | —— | 55 | 105 | 71.5×45×110 |
32μF | 45 | 80 | 71.5×45×75 | 50 | 105 | 71.5×45×105 | 55 | 120 | 71.5×45×130 |
36μF | 45 | 95 | 71.5×45×75 | 55 | 105 | 71.5×45×120 | -- | -- | —— |
55μF | 50 | 95 | 71.5×45×100 | -- | -- | —— | -- | -- | —— |
