CBB65系列
作者：admin 添加時間：2016-07-18 13:27:50 瀏覽：

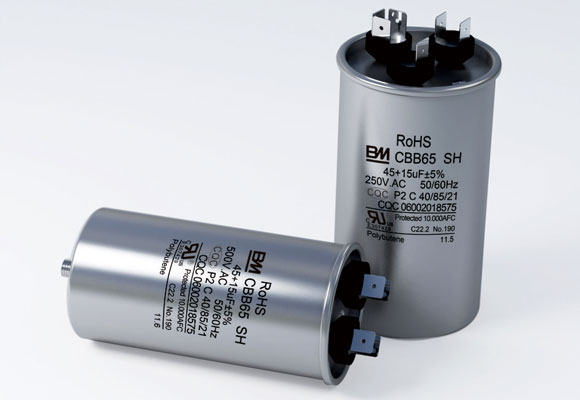

CBB65系列
| 產品說明： |
| 選用優質電工級聚丙烯薄膜作介質、加厚復合型金屬化為 電極，金屬殼體，真空注油，250#快接端子引出，P2級壓 力式防爆結構。該系列產品具有散熱快、抗腐蝕、安全 可靠等特點，主要適用于安全要求高的交流電動機起動、 運行及儲能、濾波等場合。 |

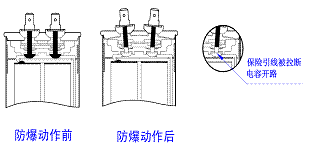

壓力式防爆原理：
引用標準 | GB/T3667, UL810 , EN60252 | |
| 氣候類別 | 25/70/21、25/85/21、40/70/21、40/85/21 | |
| 額定電壓 | 150VAC~600VAC (50/60Hz) | |
| 容量范圍 | 3μF～100μF | |
| 容量偏差 | ±5%(J)、±10%(K)、±105%(U) | |
| 試驗電壓 | 極間 | 2*UN (VAC)/60s |
| 極殼 | 2*UN+1000（VAC）/ 60s(≥2000VAC) | |
| 絕緣電阻(20℃) | 極間 | ≥2000MΩ.μF (500Vdc,60s) |
| 損耗角正切 (20℃) | ≤0.002 (100Hz ) | |
防護等級 | P2 | |
| 故障電流 | 10,000AFC (UL810) | |

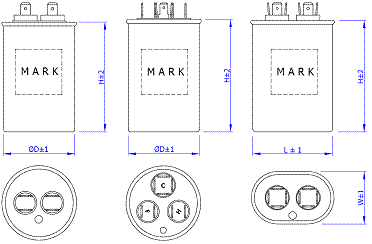

| 常用規格 （Unit：mm） | ||||||
Rated Cap. | 250/300VAC | 400/450 VAC | ||||
Cylindrial | Oval | Cylindrial | Oval | |||
D | H | L×W×H | D | H | L×W×H | |
10μF | 40 | 55 | 51.5×31.5×65 | 40 | 65 | 51.5×31.5×65 |
15μF | 40 | 55 | 51.5×31.5×65 | —— | —— | —— |
20μF | 40 | 65 | 51.5×31.5×75 | 40 | 75 | 51.5×31.5×75 |
25μF | 40 | 65 | 51.5×31.5×75 | 45 | 85 | 51.5×31.5×85 |
30μF | -- | -- | —— | 45 | 95 | 71.5×45×75 |
32μF | 40 | 75 | 71.5×45×65 | —— | —— | —— |
35μF | -- | -- | —— | 50 | 95 | 71.5×45×85 |
40μF | 45 | 75 | 71.5×45×75 | —— | —— | —— |
50μF | 45 | 85 | 71.5×45×85 | 50 | 115 | 71.5×45×100 |
60μF | 45 | 95 | 71.5×45×100 | —— | —— | —— |
